最新一代國產低功耗4核或高性能8核處理器，配合使用Sugon RTOS實時操作系統和其他國產操作系統，實現平臺的穩定、可靠運行。設備可選配搭載 Sugon RI? PLC 工業編程環境，及深度神經網絡、運動控制、工業通信協議、工業安全、實時數據庫等多種軟件或中間件模塊。
可廣泛應用于智能制造、工業控制、機器視覺、智能交通、機械自動化、安防監控、教育培訓、通訊及信息采集等場景。

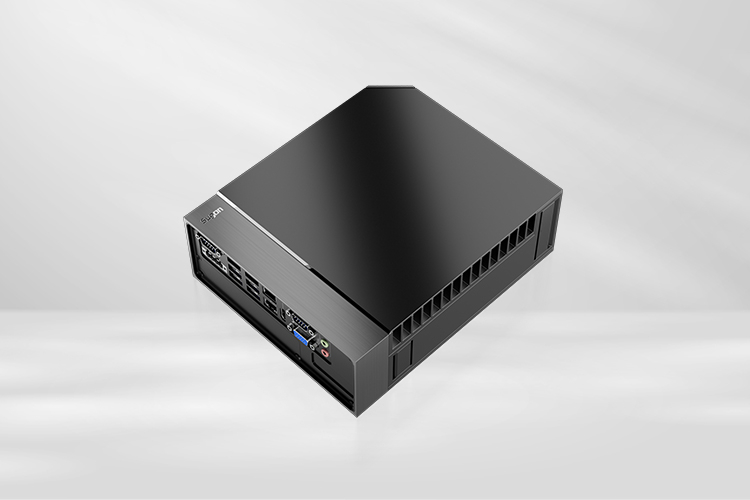

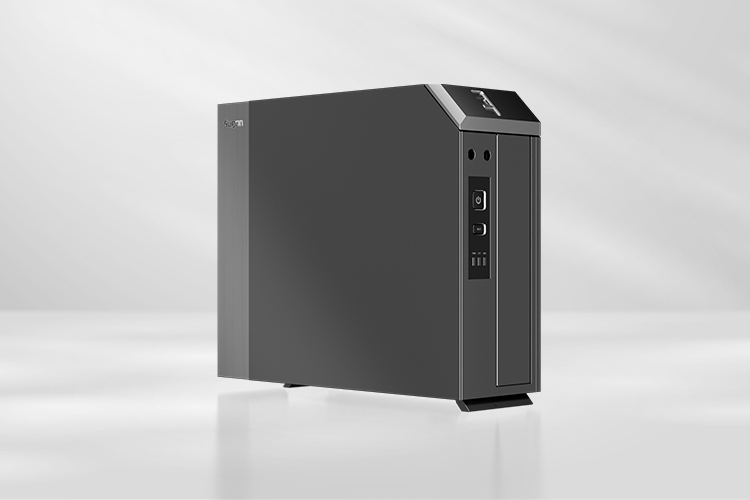

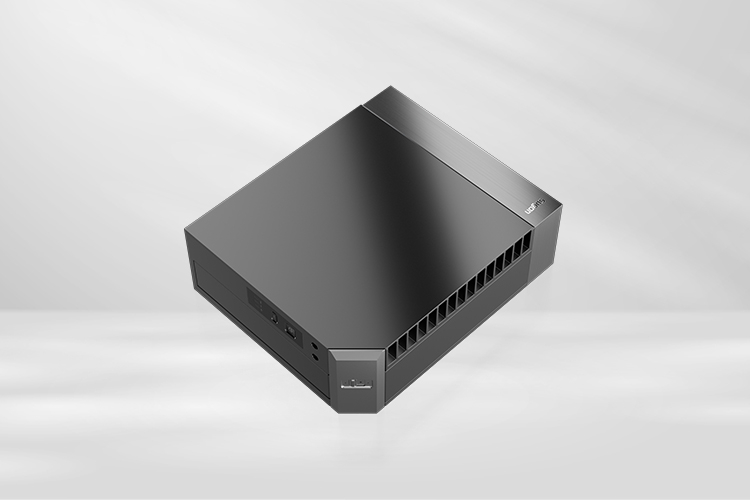

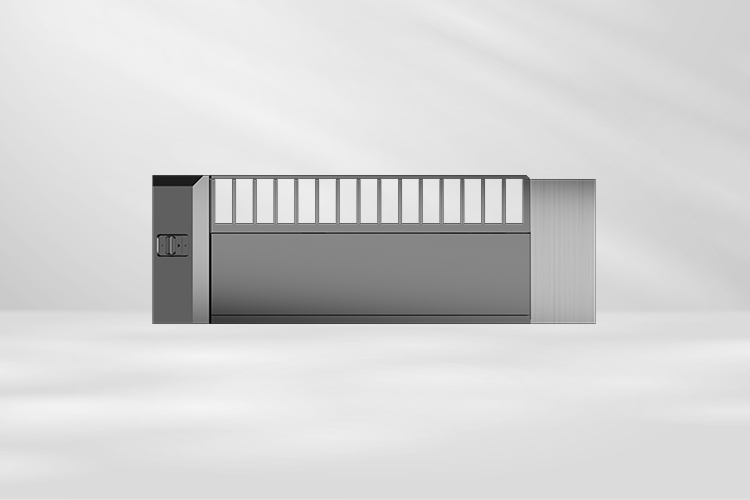

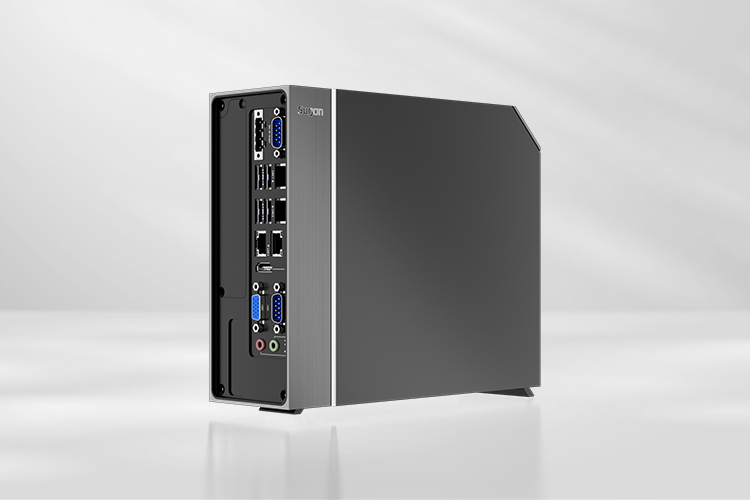

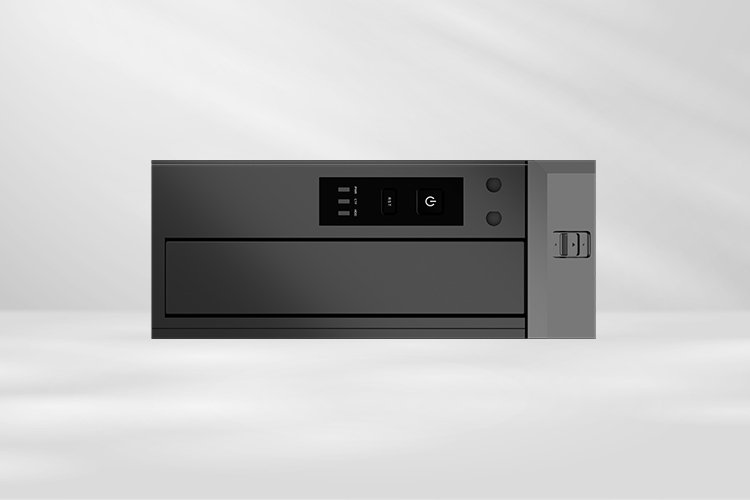

中寶智ZBZ-6530H產品規格參數 | |
CPU | 4 核 8 線程 2.0G Hz |
內存 | 2 個 DDR4 SODIMM 內存插槽，支持 ECC，最大可達 32GB |
網絡 | 板載網絡控制器，支持 4 個 RJ45 千兆網口/可選 |
WIFI 模塊，機箱預留 2 個天線接口 | |
顯示 | 板載 1 個 VGA 接口，支持最大分辨率 1920x1080 |
板載 1 個 HDMI 接口，支持最大分辨率 3840x2160 | |
板內 1 個 LVDS 顯示接口 pin header | |
支持雙獨立顯示 | |
PCle 擴展 | 1 個 PCle3.0 x8 插槽（PCIe x1 信號） |
1 個 M.2 E-Key 插槽，可支持 WIFI/BT 模塊 | |
存儲擴展 | 板載 1 個 NVMe M.2 2280 插槽（PCIe x4） |
機箱內可擴展 1 個 2.5”SATA SSD | |
機箱指示燈 | 3 個 LED：電源、硬盤、溫度告警 |

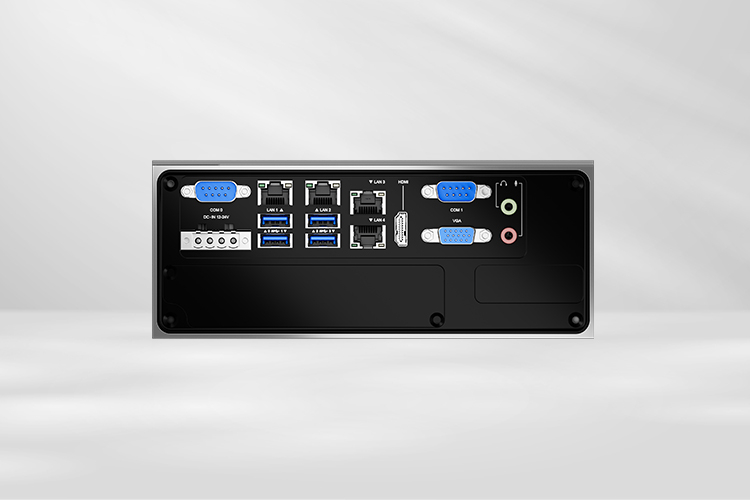

其他端口 | 總計 10 個 USB 口：4 個 USB3.0 接口，板內 6 個 USB2.0 pin header |
總計 10 個串口：2 個 DB9 串口可支持 RS232/422/485，板內 8 個 pin header，支持 RS232 | |
板內 8 個 GPIO pin header | |
板載一組 Audio 接口（MIC，Lineout） | |
可選支持?jǐn)U展塢，最大可額外支持 4 個 PCIe/PCI 槽以及兩個 2.5”SSD | |
電源 | DC-IN 輸入，12~24VDC，可選外置 AC-DC 電源適配器 |
散熱 | 整機無風扇，自然對流散熱 |
操作系統 | 曙光 Sugon RTOS 實時操作系統 |
方德、UOS、麒麟等國產操作系統 | |
Windows7/10、2019 等視窗操作系統 | |
RedHat、CentOS、Ubuntu 等商用 Linux 操作系統 | |
產品認證 | 通過 CCC 等認證 |
機箱尺寸 | 78mm（高）x 192mm（寬）x230mm（深） |
機箱安裝 | 支持桌面、壁掛或者 DIN 導軌安裝 |
重量 | 整機 3.0 千克，不含電源適配器、擴展塢 |
溫度 | 工作：4 核 CPU 整機 -20℃~ 55℃，with 0.7 m/s 空氣流 |
存儲：-40℃~70℃ | |
濕度 | 5%~93% @40℃，無凝結 |
震動(5~500Hz) | 工作：1Grms |
存儲：2Grms | |

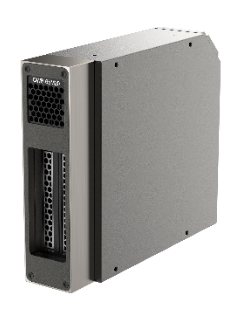

? 適配擴展塢
擴展塢型號 |
| GWB-65M20-A2 | GWB-65M40-A1 | GWB-65M40-B1 |
規格
|
|
|
|
|
槽位數 | 2 | 1 | 4 | 4 |
PCI/PCIe | 2* PCIex8 in x16 | 1* PCIex16 | 4* PCIex4 in x8 | 1* PCIex8 in x16，1* PCIex4 in x8，2* PCI |
2.5”HDD/SSD Bay | NA | NA | 2 | 2 |
輔助供電 | NA | NA | Yes | Yes |
散熱風扇 | Yes | Yes | Yes | Yes |
支持?jǐn)U展卡最大尺寸 | 111.15*167.65mm | 111.15*167.65mm 可支持雙槽寬 | 111.15*167.65mm | 111.15*167.65mm |
擴展塢尺寸 | 55*192*230mm | 55*192*230mm | 96*192*230mm | 96*192*230mm |
序號 | 說明 |
1 | 散熱出風孔 |
2 | 輔助電源接口（12~24V DC） |
3 | IO擋片 |
4 | 壓卡架（HDD Bay） |
5 | 散熱風扇 |
6 | 擴展卡插槽 |
7 | 底板 |
8 | 可擴展HDD/SSD *2 |
